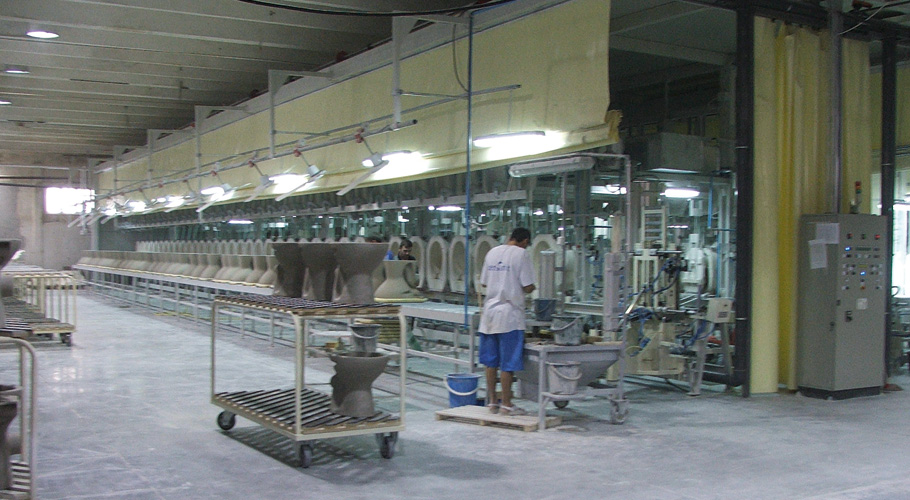

La macchina è realizzata accoppiando moduli bifacciali da 32+32 a 40+40 posti. L’accoppiamento può avvenire indifferentemente in lunghezza od in larghezza. Se si prevede di applicare un essiccatoio, conviene realizzare una batteria di macchine accoppiate in lunghezza. Per economicità, l’accoppiamento in lunghezza consente di riutilizzare gli sformatori su più banchi, sfalsandone opportunamente i tempi di colaggio. Gli stampi sono chiusi orizzontalmente dalla macchina e verticalmente da tiranti.
Il modulo si compone di:
- Banchi di appoggio stampi fissi
- Sistema di cancelli ribaltabili per la chiusura degli stampi, con compensatori pneumatici (uno ogni tre stampi)
- Sformatore per piedi con movimentazione manuale facilitata
- Sformatore per mappe con sollevatore con comando manuale ed attuatori pneumatici
- Sformatore per pezzi con comando manuale ed attuatori pneumatici
- Sistema deposito mappe in piano frontale o sovrapposto al banco.
- Impianto di colaggio con tubi in PVC, valvole di alimentazione e di distribuzione, vaschette di livello in acciaio inox ed accessori d’uso (rubinetti, sonde ecc.)
- Impianto svuotamento con soffianti a canale laterale e valvola di sovrapressione regolabile.
- Impianto elettrico con quadro di comando, protezione e controllo ciclo di colaggio.
Banco di deposito
In esecuzione frontale, ad un piano o doppio piano, quest’ultimo per sistemi con essiccatoio. In tale ultimo caso è da prevedere una semplice rulliera cambia-piano pneumatica ). Dotato di piani di scivolamento antiusura e tubazioni distribuzione calore (su richiesta.)
Essiccatoio ( vedi descrizione generale)
L’essiccatoio, disponibile su richiesta, può essere montato sulla macchina per realizzare una doppia colata giornaliera. Comprende il sistema di distribuzione sotto ai banchi di deposito.
Usi consentiti
Colaggio di vasi e bidet con piede o sospesi, previo l’approntamento di stampi adatti alla sformatura orizzontale. Consigliato per pezzi di serie medio/piccole con modeste esigenze qualitative, potendosi avere marcate deformazioni sulla parte anteriore della brida.
